自宅ネットワークを10GbE対応機器でアップデートしたので、使っている製品のメモ。なお、インターネット回線は1Gbpsのままである...

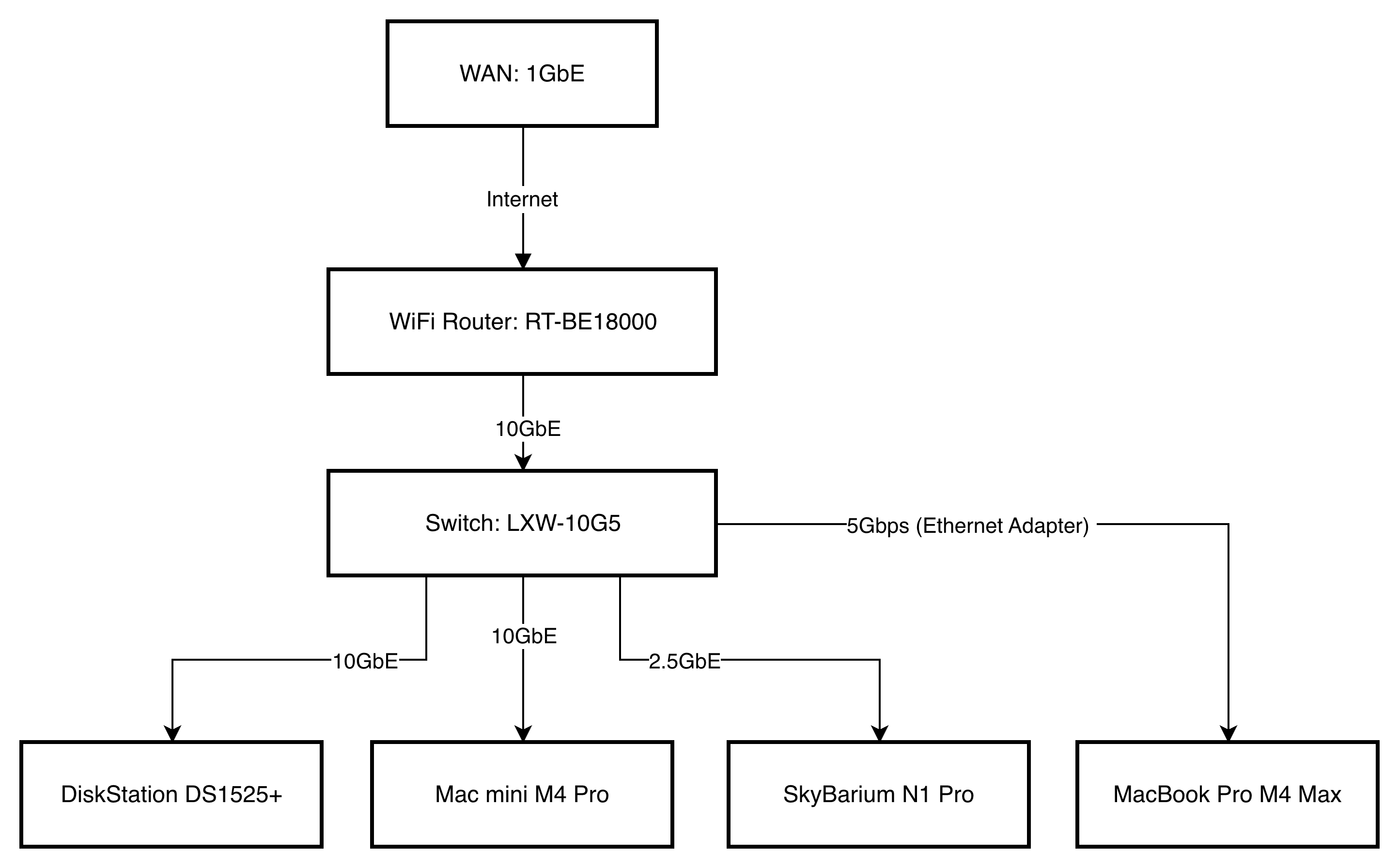

有線はこんな感じのシンプル構成。
ちなみにLANケーブルはヨドバシカメラオリジナルのCAT6Aのものを使っている。何種類かの長さを購入して、配線に合わせて使い分けている。
キッカケは、Mac Mini M4 Proを購入した際に、折角だからEthernetを10GbE (￥+15,000)のオプションにしたこと。その時点では自宅にある端末も機器も全て1GbE対応だったけど、将来的に10GbE対応機器を揃えようと思ったのが始まり。
次に購入したのはNASでSynologyのDS1525+に買い替えた。これも元々のNICは2.5GbEだけれど、拡張NICのSynology E10G22-T1-Miniを追加して、10GbE対応にした。
ちなみにこのNAS、販売当初はSynology謹製のHDDしかサポートなくなったので、評価がとても低くなっているけれど、最近のDSMアップデートで他社製HDDもサポートするようになった。自分は純正の16TBのものをAmazonプライムデーの時に￥49,600で4台まとめ買いした。今見たら、7万円くらいになっているので、今なら他社製HDDを使うかな...
値段さえ我慢できれば、NAS自体はとても快適に使えている。自分の場合はSynology Photosで大量の写真が人質になっているので、他のNASを検討しなかった。
最初はNASとMac Miniの間だけを10GbEで直接繋いでいたけれど、WIFI経由のネットワークと別ネットワークになるのが色々面倒だったので、スイッチを導入した。
スイッチはバッファローのLXW-10G5にした。ブラックフライデーで￥30,580だった。ファンの音は起動時以外、全然聞こえないレベルで、静か。発熱もそんなに気にならない。
以前購入した、Mini PCのSkyBarium N1 Proは2.5GbEのNICがあるで、これも活用できた。このMini PCはMinecraft用サーバーとして使っているが、NASにバックアップをとっているので、2.5+倍速くなるのは良い。
このスイッチに7mのLANケーブルを常時挿して、必要に応じてMacBookからUSB有線LANアダプター経由で繋げられるようにしている。アダプターは5Gbpsのものを買った。小さくて、コスパも良い。
10Gbpsのものも買おうか悩んだが、安くないし、一回り大きく、用途も限られるので、一旦5Gbpsのもので妥協した。買うならこれかな。
最後にWifi Routerとスイッチの間が1GbEのままだったので、WIFI経由でMacBookからNASにアクセスするときに1G限界を越えられないのが癪だったので、ここも10GbE対応のものにした。劇的な効果はないけれど、将来的にインターネットが10Gbpsで接続することもあるかもしれないし、LAN全体が10GbE対応になるのは達成感がある。
WAN/LAN 10GbE対応でできるだけ小さく、高機能なWeb UIがあるものを探したら、ASUSのRT-BE18000がぴったりだった。タイムセールで￥48,800。
MacBook M4 MaxからNASへの速度をiperf3で測定してみた。
WIFI Router交換前 (スイッチは10GbE対応済み):
[ ID] Interval Transfer Bitrate
[ 5] 0.00-1.00 sec 110 MBytes 922 Mbits/sec
[ 5] 1.00-2.01 sec 112 MBytes 936 Mbits/sec
[ 5] 2.01-3.00 sec 112 MBytes 938 Mbits/sec
[ 5] 3.00-4.01 sec 109 MBytes 913 Mbits/sec
[ 5] 4.01-5.00 sec 111 MBytes 933 Mbits/sec
[ 5] 5.00-6.00 sec 112 MBytes 940 Mbits/sec
[ 5] 6.00-7.01 sec 112 MBytes 937 Mbits/sec
[ 5] 7.01-8.00 sec 112 MBytes 940 Mbits/sec
[ 5] 8.00-9.01 sec 112 MBytes 937 Mbits/sec
[ 5] 9.01-10.00 sec 112 MBytes 941 Mbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval Transfer Bitrate
[ 5] 0.00-10.00 sec 1.09 GBytes 934 Mbits/sec sender
[ 5] 0.00-10.01 sec 1.09 GBytes 931 Mbits/sec receiver
交換後:
[ ID] Interval Transfer Bitrate
[ 5] 0.00-1.00 sec 162 MBytes 1.35 Gbits/sec
[ 5] 1.00-2.00 sec 164 MBytes 1.37 Gbits/sec
[ 5] 2.00-3.00 sec 167 MBytes 1.40 Gbits/sec
[ 5] 3.00-4.01 sec 177 MBytes 1.48 Gbits/sec
[ 5] 4.01-5.01 sec 175 MBytes 1.47 Gbits/sec
[ 5] 5.01-6.01 sec 174 MBytes 1.46 Gbits/sec
[ 5] 6.01-7.01 sec 174 MBytes 1.46 Gbits/sec
[ 5] 7.01-8.01 sec 164 MBytes 1.37 Gbits/sec
[ 5] 8.01-9.01 sec 171 MBytes 1.43 Gbits/sec
[ 5] 9.01-10.01 sec 166 MBytes 1.39 Gbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval Transfer Bitrate
[ 5] 0.00-10.01 sec 1.65 GBytes 1.42 Gbits/sec sender
[ 5] 0.00-10.01 sec 1.65 GBytes 1.42 Gbits/sec receiver
もう少し速度が出てもいいような気がするけれど、1Gbpsの壁を超えたので良しとする。Wifi7対応の端末だったらもっと速度は出そう。
ちなみに5Gbpsの有線LANアダプターを使った場合:
[ ID] Interval Transfer Bitrate
[ 5] 0.00-1.01 sec 550 MBytes 4.59 Gbits/sec
[ 5] 1.01-2.01 sec 561 MBytes 4.71 Gbits/sec
[ 5] 2.01-3.01 sec 561 MBytes 4.71 Gbits/sec
[ 5] 3.01-4.01 sec 561 MBytes 4.71 Gbits/sec
[ 5] 4.01-5.01 sec 561 MBytes 4.71 Gbits/sec
[ 5] 5.01-6.01 sec 561 MBytes 4.71 Gbits/sec
[ 5] 6.01-7.01 sec 561 MBytes 4.71 Gbits/sec
[ 5] 7.01-8.01 sec 561 MBytes 4.71 Gbits/sec
[ 5] 8.01-9.01 sec 561 MBytes 4.71 Gbits/sec
[ 5] 9.01-10.01 sec 561 MBytes 4.71 Gbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval Transfer Bitrate
[ 5] 0.00-10.01 sec 5.47 GBytes 4.70 Gbits/sec sender
[ 5] 0.00-10.01 sec 5.47 GBytes 4.69 Gbits/sec receiver
ちゃんと5Gbps近く出ている。
Mac MiniからNASへの場合:
[ ID] Interval Transfer Bitrate
[ 5] 0.00-1.00 sec 1.10 GBytes 9.42 Gbits/sec
[ 5] 1.00-2.00 sec 1.09 GBytes 9.34 Gbits/sec
[ 5] 2.00-3.00 sec 1.09 GBytes 9.40 Gbits/sec
[ 5] 3.00-4.00 sec 1.10 GBytes 9.41 Gbits/sec
[ 5] 4.00-5.00 sec 1.09 GBytes 9.39 Gbits/sec
[ 5] 5.00-6.00 sec 1.10 GBytes 9.42 Gbits/sec
[ 5] 6.00-7.00 sec 1.10 GBytes 9.41 Gbits/sec
[ 5] 7.00-8.00 sec 1.02 GBytes 8.77 Gbits/sec
[ 5] 8.00-9.00 sec 1.09 GBytes 9.42 Gbits/sec
[ 5] 9.00-10.00 sec 1.07 GBytes 9.15 Gbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval Transfer Bitrate
[ 5] 0.00-10.00 sec 10.8 GBytes 9.32 Gbits/sec sender
[ 5] 0.00-10.01 sec 10.8 GBytes 9.31 Gbits/sec receiver
ちゃんと10Gbps近く出ている。
ちなみにインターネット回線速度は

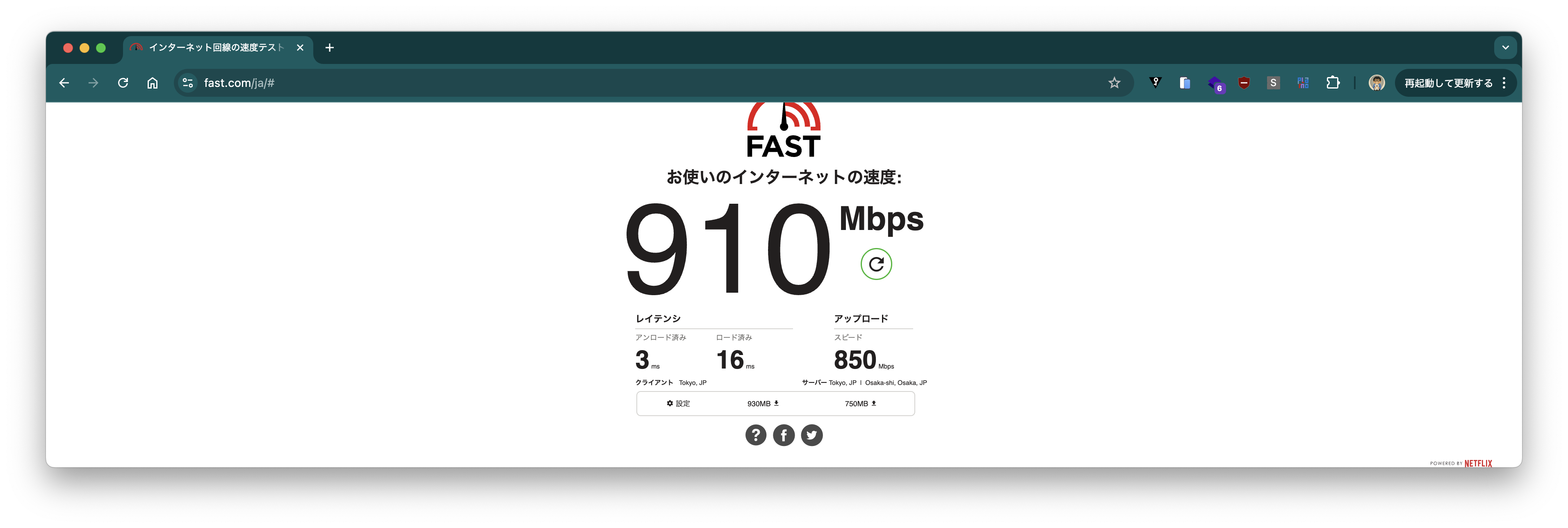

WIFI Router交換前:

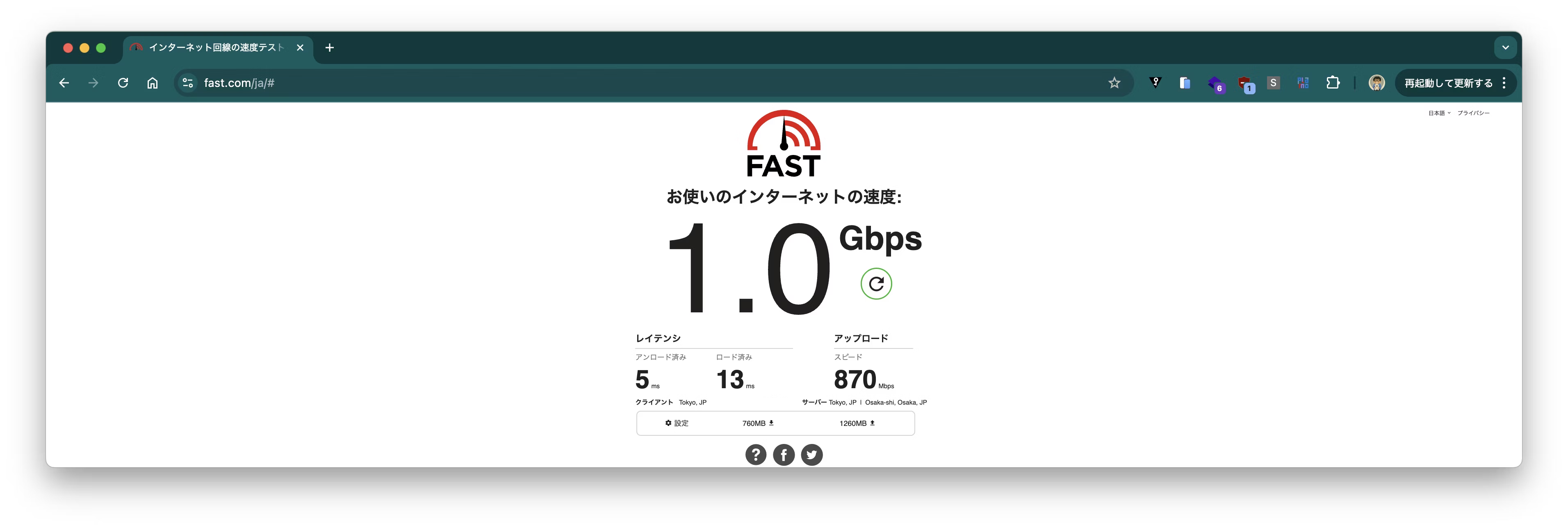

交換後:
1Gbps回線の割には元々安定してかなり速かったけれど、交換後は誤差な気もするけれど、初めてGbpsという単位を見たw
正直、この構成で5万円近くのWifi Routerの導入はコスパ悪すぎだけれど、達成感重視で新調した。NASが高価な構成になっているので、折角なら周辺もね...
10GbE対応機器の導入を検討している方の参考になれば。
いつかインターネットも10Gbpsになると良いな...
