Tanzu Community Edition (TCE) は Cluster API を使ってKubernetesクラスタを管理するソリューションである、
Tanzu Kubernetes Grid (TKG) のオープンソース版です。
TCEはTKGのupstream版という位置付けであり、例えるとFedoraとRed Hat Enterprise Linuxのような関係です。
TCEのデプロイ方法はTKGと同じであるManagement Cluster / Workload Cluster方式と、単一のクラスタだけ作成するStandalone Cluster方式を選べます。
対応しているIaaS ProviderはTKGと同じくvSphere、AWS、Azureに加えてDockerが追加されています。どの環境でも同じようにクラスタを管理できます。
Standalone ClusterをMacのDocker上で作成してもKindでクラスタを作成するのと大差がなくて面白くないので、
ここではDocker上でManagement Cluster / Workload Cluster方式を試します。
Management Clusterを作成する分、リソースを余分に消費しますが、TKGをIaaS上で構築する前にDockerで試したい場合などに有用です。
目次
- Tanzu CLIのインストール
- Dockerの準備
- Management Clusterの作成
- Workload Clusterの作成
- Packageの確認
- Packageのインストール
- アプリケーションのデプロイ
- Workload Clusterのスケールアウト
- Workload Clusterの削除
- Management Clusterの削除
Tanzu CLIのインストール
まずはTCE用のtanzu CLIをインストールします。TKGとは同梱されているプラグインが異なります。
Mac用のCLIをインストールします。
curl -sL https://github.com/vmware-tanzu/community-edition/releases/download/v0.9.1/tce-darwin-amd64-v0.9.1.tar.gz > ~/Downloads/tce-darwin-amd64-v0.9.1.tar.gz
tar xzvf ~/Downloads/tce-darwin-amd64-v0.9.1.tar.gz
cd tce-darwin-amd64-v0.9.1
./install.sh
バージョンを確認します。
$ tanzu version
version: v0.2.1
buildDate: 2021-09-29
sha: ceaa474
同梱されているプラグインリストは次の通りです。
$ tanzu plugin list
NAME LATEST VERSION DESCRIPTION REPOSITORY VERSION STATUS
builder v0.2.1 Build Tanzu components core-admin v0.2.1 installed
cluster v0.2.1 Kubernetes cluster operations core v0.2.1 installed
codegen Tanzu code generation tool core-admin not installed
conformance v0.9.0 Run Sonobuoy conformance tests against clusters tce v0.9.1 installed
diagnostics v0.9.0 Cluster diagnostics tce v0.9.1 installed
kubernetes-release v0.2.1 Kubernetes release operations core v0.2.1 installed
login v0.2.1 Login to the platform core v0.2.1 installed
management-cluster v0.2.1 Kubernetes management cluster operations core v0.2.1 installed
package v0.2.1 Tanzu package management core v0.2.1 installed
pinniped-auth v0.2.1 Pinniped authentication operations (usually not directly invoked) core v0.2.1 installed
standalone-cluster v0.9.0 Create clusters without a dedicated management cluster tce v0.9.1 installed
test Test the CLI core-admin not installed
REPOSITORY列が tce となっているものはTCEでのみ提供されているプラグインです。
Dockerの準備
ドキュメントは こちら
推奨されているDockerの最低リソースは以下の通りです。
- 6 GB of RAM
- 15 GB of local machine disk storage for images
- 4 CPUs

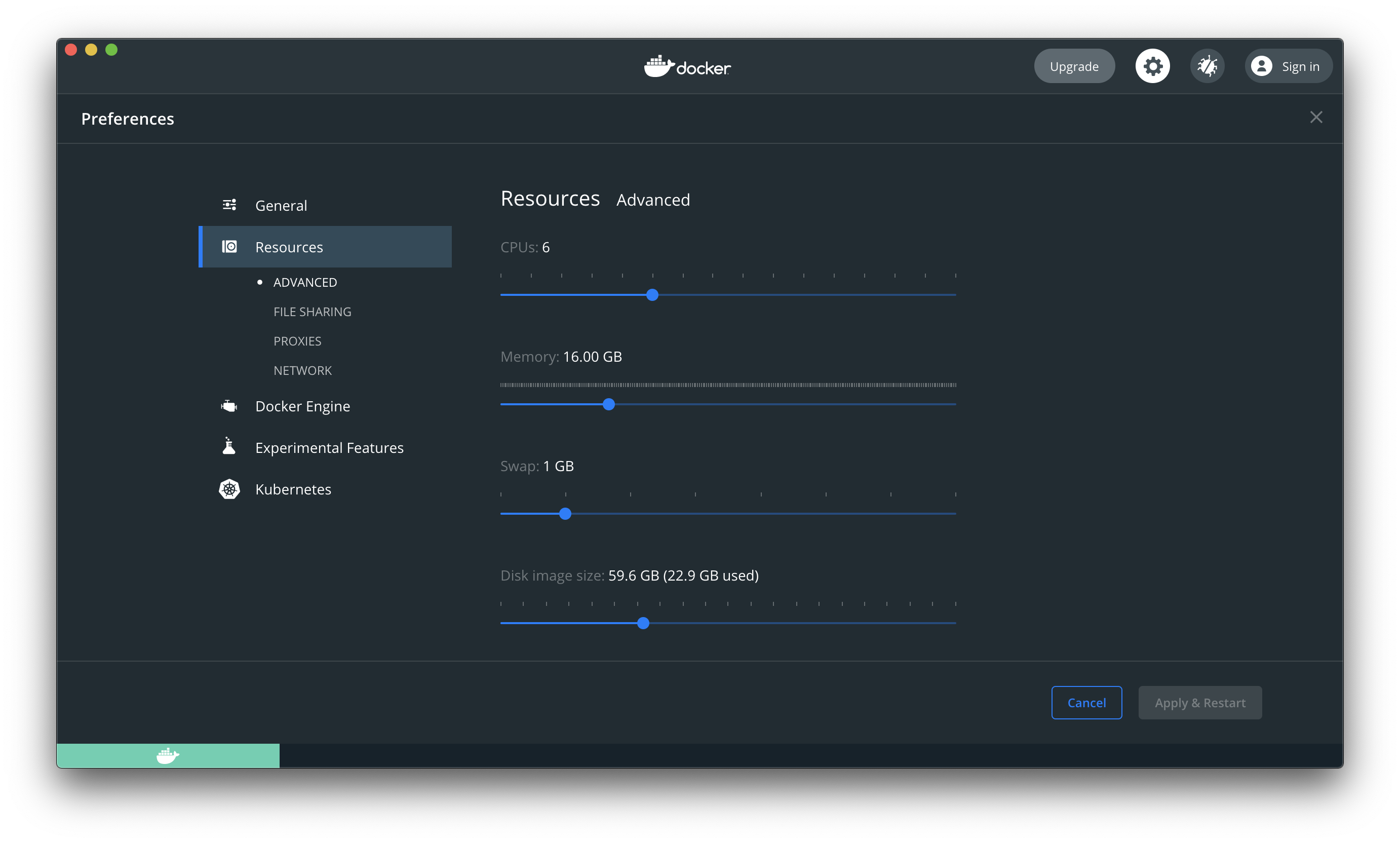

今回は次の環境にインストールします。
必須ではありませんが、Docker上の既存のリソースを削除します。
docker kill $(docker ps -q)
docker system prune -a --volumes -f
これも必須ではないですが、TCEでクラスタを作成する際に次のイメージのみDockerHubからpullします。
DockerHubのrate limitに引っかかる場合は、事前にこのイメージをpullしておくて余計なエラーに遭わなくて済みます。
docker pull kindest/haproxy:v20210715-a6da3463
Management Clusterの作成
まずはManagement Clusterを作成します。tanzu management-cluster create --ui でWebブラウザで値を入力しながら作成できますが、Dockerの場合は特にパラメータの入力が不要なので、コマンドラインのみで作成します。
次のコマンドでManagement ClusterをDocker上に作成できます。
export MGMT_CLUSTER_NAME=salmon
tanzu management-cluster create -i docker --name ${MGMT_CLUSTER_NAME} -v 10 --plan dev --ceip-participation=false
完了するまで15分ほどかかりました。
次のコマンドで作成したManagement Clusterを確認できます。
$ tanzu management-cluster get
NAME NAMESPACE STATUS CONTROLPLANE WORKERS KUBERNETES ROLES
salmon tkg-system running 1/1 1/1 v1.21.2+vmware.1 management
Details:
NAME READY SEVERITY REASON SINCE MESSAGE
/salmon True 19m
├─ClusterInfrastructure - DockerCluster/salmon True 20m
├─ControlPlane - KubeadmControlPlane/salmon-control-plane True 19m
│ └─Machine/salmon-control-plane-f6mcc True 19m
└─Workers
└─MachineDeployment/salmon-md-0
└─Machine/salmon-md-0-6d79b77757-kqssf True 19m
Providers:
NAMESPACE NAME TYPE PROVIDERNAME VERSION WATCHNAMESPACE
capd-system infrastructure-docker InfrastructureProvider docker v0.3.23
capi-kubeadm-bootstrap-system bootstrap-kubeadm BootstrapProvider kubeadm v0.3.23
capi-kubeadm-control-plane-system control-plane-kubeadm ControlPlaneProvider kubeadm v0.3.23
capi-system cluster-api CoreProvider cluster-api v0.3.23
このManagement Clusterにアクセスするためのkubeconfigは次のコマンドで取得できます。
tanzu management-cluster kubeconfig get ${MGMT_CLUSTER_NAME} --admin
kubectl config use-context ${MGMT_CLUSTER_NAME}-admin@${MGMT_CLUSTER_NAME}
NodeとPodのリストを確認します。
$ kubectl get node -owide
NAME STATUS ROLES AGE VERSION INTERNAL-IP EXTERNAL-IP OS-IMAGE KERNEL-VERSION CONTAINER-RUNTIME
salmon-control-plane-f6mcc Ready control-plane,master 29m v1.21.2+vmware.1-360497810732255795 172.18.0.4 <none> Ubuntu 20.04 LTS 5.10.47-linuxkit containerd://1.3.3-14-g449e9269
salmon-md-0-6d79b77757-kqssf Ready <none> 28m v1.21.2+vmware.1-360497810732255795 172.18.0.5 <none> Ubuntu 20.04 LTS 5.10.47-linuxkit containerd://1.3.3-14-g449e9269
$ kubectl get pod -A
NAMESPACE NAME READY STATUS RESTARTS AGE
capd-system capd-controller-manager-5885f59558-mkwnq 2/2 Running 0 5m39s
capi-kubeadm-bootstrap-system capi-kubeadm-bootstrap-controller-manager-6494884869-4rcb7 2/2 Running 0 7m1s
capi-kubeadm-control-plane-system capi-kubeadm-control-plane-controller-manager-857d687b9d-jqcnw 2/2 Running 0 6m19s
capi-system capi-controller-manager-778bd4dfb9-s92qs 2/2 Running 1 7m39s
capi-webhook-system capi-controller-manager-9995bdc94-9nwt8 2/2 Running 0 8m4s
capi-webhook-system capi-kubeadm-bootstrap-controller-manager-68845b65f8-ndg2q 2/2 Running 0 7m27s
capi-webhook-system capi-kubeadm-control-plane-controller-manager-9847c6747-nnz2n 2/2 Running 0 6m48s
cert-manager cert-manager-77f6fb8fd5-r5hpn 1/1 Running 1 9m40s
cert-manager cert-manager-cainjector-6bd4cff7bb-2s7tb 1/1 Running 1 9m41s
cert-manager cert-manager-webhook-fbfcb9d6c-7gvjp 1/1 Running 0 9m39s
kube-system antrea-agent-2lhnn 2/2 Running 0 67s
kube-system antrea-agent-tkndc 2/2 Running 0 80s
kube-system antrea-controller-5d68c8db5-6xnbf 1/1 Running 0 80s
kube-system coredns-8dcb5c56b-2qlpn 1/1 Running 0 10m
kube-system coredns-8dcb5c56b-9whg8 1/1 Running 0 10m
kube-system etcd-salmon-control-plane-f6mcc 1/1 Running 0 10m
kube-system kube-apiserver-salmon-control-plane-f6mcc 1/1 Running 0 10m
kube-system kube-controller-manager-salmon-control-plane-f6mcc 1/1 Running 0 10m
kube-system kube-proxy-4r6dg 1/1 Running 0 10m
kube-system kube-proxy-tzfxx 1/1 Running 0 10m
kube-system kube-scheduler-salmon-control-plane-f6mcc 1/1 Running 0 10m
kube-system metrics-server-774c86899d-r6b8x 1/1 Running 0 99s
tkg-system kapp-controller-6499b8866-xtcbr 1/1 Running 0 8m36s
tkg-system tanzu-addons-controller-manager-56754c6985-gn6p5 1/1 Running 0 2m16s
tkg-system tanzu-capabilities-controller-manager-6ff97656b8-87jkh 1/1 Running 0 9m52s
tkr-system tkr-controller-manager-6bc455b5d4-xvnxx 1/1 Running 0 9m1s
Workload Clusterの作成
次にWorkload Clusterを作成します。
次のコマンドでWorkload Clusterを作成できます。
export WORKLOAD_CLUSTER_NAME=ikra
tanzu cluster create ${WORKLOAD_CLUSTER_NAME} -v 10 --plan dev
完了するまで5分ほどかかりました。
次のコマンドで作成したWorkload Clusterを確認できます。
$ tanzu cluster get ikra
NAME NAMESPACE STATUS CONTROLPLANE WORKERS KUBERNETES ROLES
ikra default running 1/1 1/1 v1.21.2+vmware.1 <none>
ℹ
Details:
NAME READY SEVERITY REASON SINCE MESSAGE
/ikra True 44m
├─ClusterInfrastructure - DockerCluster/ikra True 45m
├─ControlPlane - KubeadmControlPlane/ikra-control-plane True 44m
│ └─Machine/ikra-control-plane-xpnf2 True 44m
└─Workers
└─MachineDeployment/ikra-md-0
└─Machine/ikra-md-0-6b5984c77d-n7d8f True 44m
次のコマンドでクラスタリストを確認できます。
$ tanzu cluster list --include-management-cluster
NAME NAMESPACE STATUS CONTROLPLANE WORKERS KUBERNETES ROLES PLAN
ikra default running 1/1 1/1 v1.21.2+vmware.1 <none> dev
salmon tkg-system running 1/1 1/1 v1.21.2+vmware.1 management dev
これらのクラスタはManagement Clusterのリソースとして管理されています。machineリソースリストを確認します。
$ kubectl --context ${MGMT_CLUSTER_NAME}-admin@${MGMT_CLUSTER_NAME} get machine -A
NAMESPACE NAME PROVIDERID PHASE VERSION
default ikra-control-plane-xpnf2 docker:////ikra-control-plane-xpnf2 Running v1.21.2+vmware.1
default ikra-md-0-6b5984c77d-n7d8f docker:////ikra-md-0-6b5984c77d-n7d8f Running v1.21.2+vmware.1
tkg-system salmon-control-plane-f6mcc docker:////salmon-control-plane-f6mcc Running v1.21.2+vmware.1
tkg-system salmon-md-0-6d79b77757-kqssf docker:////salmon-md-0-6d79b77757-kqssf Running v1.21.2+vmware.1
このWorkload Clusterにアクセスするためのkubeconfigは次のコマンドで取得できます。
tanzu cluster kubeconfig get ${WORKLOAD_CLUSTER_NAME} --admin
kubectl config use-context ${WORKLOAD_CLUSTER_NAME}-admin@${WORKLOAD_CLUSTER_NAME}
NodeとPodのリストを確認します。
$ kubectl get node -owide
NAME STATUS ROLES AGE VERSION INTERNAL-IP EXTERNAL-IP OS-IMAGE KERNEL-VERSION CONTAINER-RUNTIME
ikra-control-plane-xpnf2 Ready control-plane,master 3m55s v1.21.2+vmware.1-360497810732255795 172.18.0.6 <none> Ubuntu 20.04 LTS 5.10.47-linuxkit containerd://1.3.3-14-g449e9269
ikra-md-0-6b5984c77d-n7d8f Ready <none> 3m20s v1.21.2+vmware.1-360497810732255795 172.18.0.7 <none> Ubuntu 20.04 LTS 5.10.47-linuxkit containerd://1.3.3-14-g449e9269
$ kubectl get pod -A
NAMESPACE NAME READY STATUS RESTARTS AGE
kube-system antrea-agent-dtggt 2/2 Running 0 2m38s
kube-system antrea-agent-qdt9c 2/2 Running 0 2m38s
kube-system antrea-controller-55f7c855b9-6bzxf 1/1 Running 0 2m38s
kube-system coredns-8dcb5c56b-cnj6c 1/1 Running 0 3m51s
kube-system coredns-8dcb5c56b-l2l2q 1/1 Running 0 3m51s
kube-system etcd-ikra-control-plane-xpnf2 1/1 Running 0 3m57s
kube-system kube-apiserver-ikra-control-plane-xpnf2 1/1 Running 0 3m57s
kube-system kube-controller-manager-ikra-control-plane-xpnf2 1/1 Running 0 3m57s
kube-system kube-proxy-5wlg6 1/1 Running 0 3m24s
kube-system kube-proxy-ctp2r 1/1 Running 0 3m51s
kube-system kube-scheduler-ikra-control-plane-xpnf2 1/1 Running 0 3m57s
kube-system metrics-server-58c8689755-pnlk7 1/1 Running 0 2m43s
tkg-system kapp-controller-69c645fd79-8hpzp 1/1 Running 0 3m51s
tkg-system tanzu-capabilities-controller-manager-6ff97656b8-tgc49 1/1 Running 0 3m51s
ちなみにDocker上には次のようなコンテナが起動しています。nodeごとに1コンテナと、controlplaneに対するロードバランサとしてHA Proxyがクラスタ毎に起動しています。
$ docker ps
CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES
fca90c507e2e projects.registry.vmware.com/tkg/kind/node:v1.21.2_vmware.1 "/usr/local/bin/entr…" 4 minutes ago Up 4 minutes ikra-md-0-6b5984c77d-n7d8f
5f5cdae7258e projects.registry.vmware.com/tkg/kind/node:v1.21.2_vmware.1 "/usr/local/bin/entr…" 5 minutes ago Up 5 minutes 45609/tcp, 127.0.0.1:45609->6443/tcp ikra-control-plane-xpnf2
3f4d786b1253 kindest/haproxy:v20210715-a6da3463 "haproxy -sf 7 -W -d…" 5 minutes ago Up 5 minutes 40777/tcp, 0.0.0.0:40777->6443/tcp ikra-lb
6cfbf47d8c00 projects.registry.vmware.com/tkg/kind/node:v1.21.2_vmware.1 "/usr/local/bin/entr…" 36 minutes ago Up 36 minutes salmon-md-0-6d79b77757-kqssf
265b2e0c5ca9 projects.registry.vmware.com/tkg/kind/node:v1.21.2_vmware.1 "/usr/local/bin/entr…" 38 minutes ago Up 37 minutes 40041/tcp, 127.0.0.1:40041->6443/tcp salmon-control-plane-f6mcc
90b5235ac3b7 kindest/haproxy:v20210715-a6da3463 "haproxy -sf 7 -W -d…" 38 minutes ago Up 38 minutes 41679/tcp, 0.0.0.0:41679->6443/tcp salmon-lb
Packageの確認
TCEやTKGではCarvelの Packaging API を使って機能を追加できます。
初めから利用可能なPackageリストを次のコマンドで確認可能です。
$ tanzu package available list -A
/ Retrieving available packages...
NAME DISPLAY-NAME SHORT-DESCRIPTION NAMESPACE
addons-manager.tanzu.vmware.com tanzu-addons-manager This package provides TKG addons lifecycle management capabilities. tkg-system
ako-operator.tanzu.vmware.com ako-operator NSX Advanced Load Balancer using ako-operator tkg-system
antrea.tanzu.vmware.com antrea networking and network security solution for containers tkg-system
calico.tanzu.vmware.com calico Networking and network security solution for containers. tkg-system
kapp-controller.tanzu.vmware.com kapp-controller Kubernetes package manager tkg-system
load-balancer-and-ingress-service.tanzu.vmware.com load-balancer-and-ingress-service Provides L4+L7 load balancing for TKG clusters running on vSphere tkg-system
metrics-server.tanzu.vmware.com metrics-server Metrics Server is a scalable, efficient source of container resource metrics for Kubernetes built-in autoscaling pipelines. tkg-system
pinniped.tanzu.vmware.com pinniped Pinniped provides identity services to Kubernetes. tkg-system
vsphere-cpi.tanzu.vmware.com vsphere-cpi The Cluster API brings declarative, Kubernetes-style APIs to cluster creation, configuration and management. Cluster API Provider for vSphere is a concrete implementation of Cluster API for vSphere. tkg-system
vsphere-csi.tanzu.vmware.com vsphere-csi vSphere CSI provider tkg-system
このリストは kubectl get package -A でも確認できます。
既にインストールされているPackageリストは次のコマンドで確認できます。
$ tanzu package installed list -A
/ Retrieving installed packages...
NAME PACKAGE-NAME PACKAGE-VERSION STATUS NAMESPACE
antrea antrea.tanzu.vmware.com Reconcile succeeded tkg-system
metrics-server metrics-server.tanzu.vmware.com Reconcile succeeded tkg-system
このリストは kubectl get packageinstall -A でも確認できます。
TCEには TCE用のPackage がいくつか用意されています。
TCE用のPackageを利用可能にするために次のようにPackage Repositoryを追加します。
tanzu package repository add tce-repo \
--url projects.registry.vmware.com/tce/main:0.9.1 \
--namespace tanzu-package-repo-global
利用可能なPackage Repositoryリストを次のコマンド
$ tanzu package repository list -A
/ Retrieving repositories...
NAME REPOSITORY STATUS DETAILS NAMESPACE
tce-repo projects.registry.vmware.com/tce/main:0.9.1 Reconciling tanzu-package-repo-global
tanzu-core projects.registry.vmware.com/tkg/packages/core/repo:v1.21.2_vmware.1-tkg.1 Reconcile succeeded tkg-system
このリストは kubectl get packagerepository -A でも確認できます。STATUS列が Reconcile succeeded になれば、RepositoryのPackage情報が取得できています。
再度、利用可能なPackageリストを確認するとTCE用のPackageが追加されていることがわかります。
$ tanzu package available list -A
/ Retrieving available packages...
NAME DISPLAY-NAME SHORT-DESCRIPTION NAMESPACE
cert-manager.community.tanzu.vmware.com cert-manager Certificate management tanzu-package-repo-global
contour.community.tanzu.vmware.com Contour An ingress controller tanzu-package-repo-global
external-dns.community.tanzu.vmware.com external-dns This package provides DNS synchronization functionality. tanzu-package-repo-global
fluent-bit.community.tanzu.vmware.com fluent-bit Fluent Bit is a fast Log Processor and Forwarder tanzu-package-repo-global
gatekeeper.community.tanzu.vmware.com gatekeeper policy management tanzu-package-repo-global
grafana.community.tanzu.vmware.com grafana Visualization and analytics software tanzu-package-repo-global
harbor.community.tanzu.vmware.com Harbor OCI Registry tanzu-package-repo-global
knative-serving.community.tanzu.vmware.com knative-serving Knative Serving builds on Kubernetes to support deploying and serving of applications and functions as serverless containers tanzu-package-repo-global
local-path-storage.community.tanzu.vmware.com local-path-storage This package provides local path node storage and primarily supports RWO AccessMode. tanzu-package-repo-global
multus-cni.community.tanzu.vmware.com multus-cni This package provides the ability for enabling attaching multiple network interfaces to pods in Kubernetes tanzu-package-repo-global
prometheus.community.tanzu.vmware.com prometheus A time series database for your metrics tanzu-package-repo-global
velero.community.tanzu.vmware.com velero Disaster recovery capabilities tanzu-package-repo-global
addons-manager.tanzu.vmware.com tanzu-addons-manager This package provides TKG addons lifecycle management capabilities. tkg-system
ako-operator.tanzu.vmware.com ako-operator NSX Advanced Load Balancer using ako-operator tkg-system
antrea.tanzu.vmware.com antrea networking and network security solution for containers tkg-system
calico.tanzu.vmware.com calico Networking and network security solution for containers. tkg-system
kapp-controller.tanzu.vmware.com kapp-controller Kubernetes package manager tkg-system
load-balancer-and-ingress-service.tanzu.vmware.com load-balancer-and-ingress-service Provides L4+L7 load balancing for TKG clusters running on vSphere tkg-system
metrics-server.tanzu.vmware.com metrics-server Metrics Server is a scalable, efficient source of container resource metrics for Kubernetes built-in autoscaling pipelines. tkg-system
pinniped.tanzu.vmware.com pinniped Pinniped provides identity services to Kubernetes. tkg-system
vsphere-cpi.tanzu.vmware.com vsphere-cpi The Cluster API brings declarative, Kubernetes-style APIs to cluster creation, configuration and management. Cluster API Provider for vSphere is a concrete implementation of Cluster API for vSphere. tkg-system
vsphere-csi.tanzu.vmware.com vsphere-csi vSphere CSI provider tkg-system
Packageのインストール
試しに、一つPackageをインストールしてみます。次のコマンドで確認できるように、Docker Providerの場合はStorageClassが設定されていません。
$ kubectl get storageclass
No resources found
Docker Provider用に Local Path Storage Packageが用意されているので、これをインストールします。
ここではPackageリソースを管理するnamespaceとして tce-package-install namespaceを作成します。
次のコマンドでLocal Path Storage Packageをインストールします。
kubectl create ns tce-package-install
tanzu package install local-path-storage --package-name local-path-storage.community.tanzu.vmware.com -v 0.0.20 -n tce-package-install
次のコマンドでLocal Path Storage Packageがインストールされたことを確認します。
$ tanzu package installed list -A
/ Retrieving installed packages...
NAME PACKAGE-NAME PACKAGE-VERSION STATUS NAMESPACE
local-path-storage local-path-storage.community.tanzu.vmware.com 0.0.20 Reconcile succeeded tce-package-install
antrea antrea.tanzu.vmware.com Reconcile succeeded tkg-system
metrics-server metrics-server.tanzu.vmware.com Reconcile succeeded tkg-system
Packageでインストールされるソフトウェアは Appリソース によってReconcileされます。
次のコマンドでAppリソースのリストを確認できます。
$ kubectl get app -A
NAMESPACE NAME DESCRIPTION SINCE-DEPLOY AGE
tce-package-install local-path-storage Reconcile succeeded 3s 100s
tkg-system antrea Reconcile succeeded 11s 48m
tkg-system metrics-server Reconcile succeeded 5m22s 48m
次のコマンドでAppリソースでどのようなリソースが管理されているかを確認できます。
$ kubectl get app -n tce-package-install local-path-storage -oyaml
apiVersion: kappctrl.k14s.io/v1alpha1
kind: App
metadata:
creationTimestamp: "2021-10-16T16:33:34Z"
finalizers:
- finalizers.kapp-ctrl.k14s.io/delete
generation: 1
name: local-path-storage
namespace: tce-package-install
ownerReferences:
- apiVersion: packaging.carvel.dev/v1alpha1
blockOwnerDeletion: true
controller: true
kind: PackageInstall
name: local-path-storage
uid: ad2f2ea2-7ba8-411f-ad79-10f87c31e420
resourceVersion: "5371"
uid: 149b915b-a9c3-4d53-9b16-a810f942674f
spec:
deploy:
- kapp: {}
fetch:
- imgpkgBundle:
image: projects.registry.vmware.com/tce/local-path-storage@sha256:e0db08cc6e83efb1f772ab9714d78900b5634146c266954abc805461a005beb1
serviceAccountName: local-path-storage-tce-package-install-sa
template:
- ytt:
paths:
- config/
- kbld:
paths:
- '-'
- .imgpkg/images.yml
status:
conditions:
- status: "True"
type: ReconcileSucceeded
consecutiveReconcileSuccesses: 3
deploy:
exitCode: 0
finished: true
startedAt: "2021-10-16T16:35:11Z"
stdout: |-
Target cluster 'https://100.64.0.1:443' (nodes: ikra-control-plane-xpnf2, 1+)
04:35:11PM: info: Resources: Ignoring group version: schema.GroupVersionResource{Group:"stats.antrea.tanzu.vmware.com", Version:"v1alpha1", Resource:"antreanetworkpolicystats"}
04:35:11PM: info: Resources: Ignoring group version: schema.GroupVersionResource{Group:"stats.antrea.tanzu.vmware.com", Version:"v1alpha1", Resource:"antreaclusternetworkpolicystats"}
04:35:11PM: info: Resources: Ignoring group version: schema.GroupVersionResource{Group:"stats.antrea.tanzu.vmware.com", Version:"v1alpha1", Resource:"networkpolicystats"}
Changes
Namespace Name Kind Conds. Age Op Op st. Wait to Rs Ri
Op: 0 create, 0 delete, 0 update, 0 noop
Wait to: 0 reconcile, 0 delete, 0 noop
Succeeded
updatedAt: "2021-10-16T16:35:11Z"
fetch:
exitCode: 0
startedAt: "2021-10-16T16:35:05Z"
stdout: |
apiVersion: vendir.k14s.io/v1alpha1
directories:
- contents:
- imgpkgBundle:
image: projects.registry.vmware.com/tce/local-path-storage@sha256:e0db08cc6e83efb1f772ab9714d78900b5634146c266954abc805461a005beb1
path: .
path: "0"
kind: LockConfig
updatedAt: "2021-10-16T16:35:11Z"
friendlyDescription: Reconcile succeeded
inspect:
exitCode: 0
stdout: |-
Target cluster 'https://100.64.0.1:443' (nodes: ikra-control-plane-xpnf2, 1+)
04:35:11PM: info: Resources: Ignoring group version: schema.GroupVersionResource{Group:"stats.antrea.tanzu.vmware.com", Version:"v1alpha1", Resource:"antreaclusternetworkpolicystats"}
04:35:11PM: info: Resources: Ignoring group version: schema.GroupVersionResource{Group:"stats.antrea.tanzu.vmware.com", Version:"v1alpha1", Resource:"networkpolicystats"}
04:35:11PM: info: Resources: Ignoring group version: schema.GroupVersionResource{Group:"stats.antrea.tanzu.vmware.com", Version:"v1alpha1", Resource:"antreanetworkpolicystats"}
Resources in app 'local-path-storage-ctrl'
Namespace Name Kind Owner Conds. Rs Ri Age
(cluster) local-path StorageClass kapp - ok - 1m
^ local-path-provisioner-bind ClusterRoleBinding kapp - ok - 1m
^ local-path-provisioner-role ClusterRole kapp - ok - 1m
^ tanzu-local-path-storage Namespace kapp - ok - 1m
tanzu-local-path-storage local-path-config ConfigMap kapp - ok - 1m
^ local-path-provisioner Deployment kapp 2/2 t ok - 1m
^ local-path-provisioner-6cdfc79dd5 ReplicaSet cluster - ok - 1m
^ local-path-provisioner-6cdfc79dd5-bbb2k Pod cluster 4/4 t ok - 1m
^ local-path-provisioner-service-account ServiceAccount kapp - ok - 1m
Rs: Reconcile state
Ri: Reconcile information
9 resources
Succeeded
updatedAt: "2021-10-16T16:35:11Z"
observedGeneration: 1
template:
exitCode: 0
stderr: |
resolve | final: rancher/local-path-provisioner:v0.0.20 -> projects.registry.vmware.com/tce/local-path-provisioner@sha256:6434e827349036958783c1f81b01838b5d7316c1275a25ba0f76ea7a89455231
updatedAt: "2021-10-16T16:35:11Z"
上記の例ではマニフェストがimgpkgの bundle形式 で配布されています。
実際のマニフェスト(YAML)は次のコマンドでダウンロードできます。imgpkg pull -b projects.registry.vmware.com/tce/local-path-storage@sha256:e0db08cc6e83efb1f772ab9714d78900b5634146c266954abc805461a005beb1 -o /tmp/local-path-storage次のようなファイル群です。
$ find /tmp/local-path-storage /tmp/local-path-storage /tmp/local-path-storage/kbld-config.yaml /tmp/local-path-storage/.imgpkg /tmp/local-path-storage/.imgpkg/images.yml /tmp/local-path-storage/.imgpkg/bundle.yaml /tmp/local-path-storage/config /tmp/local-path-storage/config/overlays /tmp/local-path-storage/config/overlays/overlay-storageclass.yaml /tmp/local-path-storage/config/overlays/overlay-namespace.yaml /tmp/local-path-storage/config/values.yaml /tmp/local-path-storage/config/upstream /tmp/local-path-storage/config/upstream/local-path-storage.yaml /tmp/local-path-storage/config/upstream/local-path-storage.yaml/local-path-storage.yaml /tmp/local-path-storage/vendir.lock.yml /tmp/local-path-storage/vendir.yml
次のコマンドでlocal-path-provisionerが起動していることがわかります。
$ kubectl get -n tanzu-local-path-storage pod
NAME READY STATUS RESTARTS AGE
local-path-provisioner-6cdfc79dd5-bbb2k 1/1 Running 0 4m19s
また次のコマンドでStorageClassが設定されたこともわかります。
$ kubectl get storageclass
NAME PROVISIONER RECLAIMPOLICY VOLUMEBINDINGMODE ALLOWVOLUMEEXPANSION AGE
local-path (default) rancher.io/local-path Delete WaitForFirstConsumer false 4m47s
アプリケーションのデプロイ
Workload Clusterにアプリケーションをデプロイしてみます。
その前に、Docker Providerの場合はデフォルトでType=LoadBalancerなServiceを利用できないので、
MetalLB をインストールします。
MetalLBのインストール
次のコマンドでMetalLBをインストールします。MetalLBのIPレンジはDockerのNetwork(172.18.0.0/16)の中から指定します。
METALLB_START_IP=172.18.0.200
METALLB_END_IP=172.18.0.254
mkdir -p metallb
curl -sL https://raw.githubusercontent.com/metallb/metallb/v0.10.3/manifests/namespace.yaml > metallb/namespace.yaml
curl -sL https://raw.githubusercontent.com/metallb/metallb/v0.10.3/manifests/metallb.yaml > metallb/metallb.yaml
kubectl create secret generic -n metallb-system memberlist --from-literal=secretkey="$(openssl rand -base64 128)" --dry-run=client -o yaml > metallb/secret.yaml
cat > metallb/configmap.yaml << EOF
apiVersion: v1
kind: ConfigMap
metadata:
namespace: metallb-system
name: config
data:
config: |
address-pools:
- name: default
protocol: layer2
addresses:
- ${METALLB_START_IP}-${METALLB_END_IP}
EOF
kubectl apply -f metallb/namespace.yaml -f metallb/metallb.yaml -f metallb/secret.yaml -f metallb/configmap.yaml
次のコマンドでMetalLBが起動していることを確認します。
$ kubectl get pod -n metallb-system -owide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
controller-77c44876d-lcwb9 1/1 Running 0 18s 100.96.1.7 ikra-md-0-6b5984c77d-n7d8f <none> <none>
speaker-k9jwh 1/1 Running 0 18s 172.18.0.6 ikra-control-plane-xpnf2 <none> <none>
speaker-kxlxs 1/1 Running 0 18s 172.18.0.7 ikra-md-0-6b5984c77d-n7d8f <none> <none>
Load Balancerの動作確認
次にサンプルアプリケーションをデプロイします。
kubectl create deployment demo --image=making/hello-world --dry-run=client -o=yaml > /tmp/deployment.yaml
echo --- >> /tmp/deployment.yaml
kubectl create service loadbalancer demo --tcp=80:8080 --dry-run=client -o=yaml >> /tmp/deployment.yaml
kubectl apply -f /tmp/deployment.yaml
次のコマンドでPodとServiceを確認します。ServiceのExternal IPにMetalLBに設定した範囲内のIPが設定されていることを確認してください。
$ kubectl get pod,svc -l app=demo
NAME READY STATUS RESTARTS AGE
pod/demo-cfb66fb57-mmg4s 1/1 Running 0 4s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/demo LoadBalancer 100.71.98.113 172.18.0.200 80:30071/TCP 4s
Macで試した時、DockerのNetwork(172.18.0.0/16)にはホスト側から直接アクセスできませんでした。Linuxでは直接アクセスできました。直接アクセスできないのは不便なので、kwt を使って
k8sクラスタ内へ直接アクセス可能にします。次のコマンドを別のターミナルで実行してください。sudo -E kwt net startkwtに関しては こちらの記事 も参照してください。なお、Windowsでは利用できません。
これでServiceのExternal IP(172.18.0.200)にアクセスできるようになります。次のコマンドでアプリケーションにアクセスしてくだbundleさい。
$ curl http://172.18.0.200
Hello World!
確認が終わったらリソースを削除します。
kubectl delete -f /tmp/deployment.yaml
Persistent Volumeの動作確認
次にPersistent Volumeを使ったアプリケーションを試します。
次のコマンドでPostgreSQLをインストールします。
cat <<EOF > /tmp/demo-db.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: demo-db
spec:
accessModes:
- ReadWriteOnce
resources:
requests:
storage: 1G
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: demo-db
spec:
selector:
matchLabels:
app: demo-db
strategy:
type: Recreate
template:
metadata:
labels:
app: demo-db
spec:
initContainers:
- name: remove-lost-found
image: busybox
command:
- sh
- -c
- |
rm -fr /var/lib/postgresql/data/lost+found
volumeMounts:
- name: demo-db
mountPath: /var/lib/postgresql/data
containers:
- image: postgres:11
name: postgres
env:
- name: POSTGRES_INITDB_ARGS
value: "--encoding=UTF-8 --locale=C"
- name: POSTGRES_DB
valueFrom:
secretKeyRef:
name: demo-db
key: postgres-db
- name: POSTGRES_USER
valueFrom:
secretKeyRef:
name: demo-db
key: postgres-user
- name: POSTGRES_PASSWORD
valueFrom:
secretKeyRef:
name: demo-db
key: postgres-password
ports:
- containerPort: 5432
name: demo-db
volumeMounts:
- name: demo-db
mountPath: /var/lib/postgresql/data
volumes:
- name: demo-db
persistentVolumeClaim:
claimName: demo-db
---
apiVersion: v1
kind: Service
metadata:
name: demo-db
spec:
ports:
- port: 5432
selector:
app: demo-db
---
apiVersion: v1
kind: Secret
metadata:
name: demo-db
stringData:
postgres-user: demo
postgres-password: demo
postgres-db: demo
EOF
kubectl apply -f /tmp/demo-db.yaml
次のコマンドを実行し、PostgreSQLが起動していること、PVが作成されていることを確認してください。
$ kubectl get pod,pv,pvc
NAME READY STATUS RESTARTS AGE
pod/demo-db-78c47d5589-4gxdf 1/1 Running 0 35s
pod/kwt-net 1/1 Running 0 10h
NAME CAPACITY ACCESS MODES RECLAIM POLICY STATUS CLAIM STORAGECLASS REASON AGE
persistentvolume/pvc-f48b28ca-363f-44b9-8e76-3086ee38ca1c 1G RWO Delete Bound default/demo-db local-path 32s
NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS AGE
persistentvolumeclaim/demo-db Bound pvc-f48b28ca-363f-44b9-8e76-3086ee38ca1c 1G RWO local-path 35s
kwtが起動している状態であれば、次のコマンドでPostgreSQLにアクセスできます。
$ PGPASSWORD=demo psql -h demo-db.default.svc.cluster.local -U demo demo
psql (13.4, server 11.13 (Debian 11.13-1.pgdg90+1))
Type "help" for help.
demo=#
確認が終わったらリソースを削除します。
kubectl delete -f /tmp/demo-db.yaml
Workload Clusterのスケールアウト
次のコマンドでWorkload Clusterを3台にスケールアウトします。
tanzu cluster scale ikra -w 3
次のコマンドでクラスタの情報を確認します。
$ tanzu cluster get ikra --show-group-members
NAME NAMESPACE STATUS CONTROLPLANE WORKERS KUBERNETES ROLES
ikra default running 1/1 3/3 v1.21.2+vmware.1 <none>
ℹ
Details:
NAME READY SEVERITY REASON SINCE MESSAGE
/ikra True 12h
├─ClusterInfrastructure - DockerCluster/ikra True 12h
├─ControlPlane - KubeadmControlPlane/ikra-control-plane True 12h
│ └─Machine/ikra-control-plane-xpnf2 True 12h
└─Workers
└─MachineDeployment/ikra-md-0
├─Machine/ikra-md-0-6b5984c77d-8scgf True 89s
├─Machine/ikra-md-0-6b5984c77d-n7d8f True 12h
└─Machine/ikra-md-0-6b5984c77d-sht5z True 88s
Node一覧を確認します。
$ kubectl get node -o wide
NAME STATUS ROLES AGE VERSION INTERNAL-IP EXTERNAL-IP OS-IMAGE KERNEL-VERSION CONTAINER-RUNTIME
ikra-control-plane-xpnf2 Ready control-plane,master 12h v1.21.2+vmware.1-360497810732255795 172.18.0.6 <none> Ubuntu 20.04 LTS 5.10.47-linuxkit containerd://1.3.3-14-g449e9269
ikra-md-0-6b5984c77d-8scgf Ready <none> 29s v1.21.2+vmware.1-360497810732255795 172.18.0.8 <none> Ubuntu 20.04 LTS 5.10.47-linuxkit containerd://1.3.3-14-g449e9269
ikra-md-0-6b5984c77d-n7d8f Ready <none> 12h v1.21.2+vmware.1-360497810732255795 172.18.0.7 <none> Ubuntu 20.04 LTS 5.10.47-linuxkit containerd://1.3.3-14-g449e9269
ikra-md-0-6b5984c77d-sht5z Ready <none> 29s v1.21.2+vmware.1-360497810732255795 172.18.0.9 <none> Ubuntu 20.04 LTS 5.10.47-linuxkit containerd://1.3.3-14-g449e9269
Workload Clusterの削除
検証が終われば、次のコマンドでWorkload Clusterを削除します。
tanzu cluster delete ikra -y
Management Clusterの削除
検証が終われば、次のコマンドでManagement Clusterを削除します。
tanzu management-cluster delete salmon -y
Tanzu Community EditionをDockerで試しました。
同じようにvSphere、AWS、Azureでもクラスタの管理ができます。もちろんIaaS固有のパラメータの設定は必要です。
Cluster APIをベースとしたオープンソースであり、フリーで利用可能なので、是非いろいろ試してみてください。
Tanzu Kubernetes Gridを使っている人も検証用の選択肢が増えて良いのではないでしょうか。
次の記事 ではこの環境にCert Manager, Contour, Prometheus, Grafana Packageをインストールします。
